一、设备简述

1.背景：

密封圈是具有弹性的环状构件,许多需要密封的产品上都要用到。目前因为密封圈产品大小不一,品种繁多,所以市场上大部分装套密封圈都是人工套装,通过将密封圈套到扩大密封圈直径的治具上,手工剥离治具上的密封圈后,再将密封圈组装到产品上。现有的密封圈组装方式通过人工肉眼对位,组装精度差,容易增加组装产品的不良率，同时耗费人力、效率低下。

2.用途：

为克服上述缺点,本设备于提供一种产品自动提升上料、自动组装密封圈、成品出料的设备，可一人管理多机、实现降本增效。

二、设备方案及主要功能部件说明：

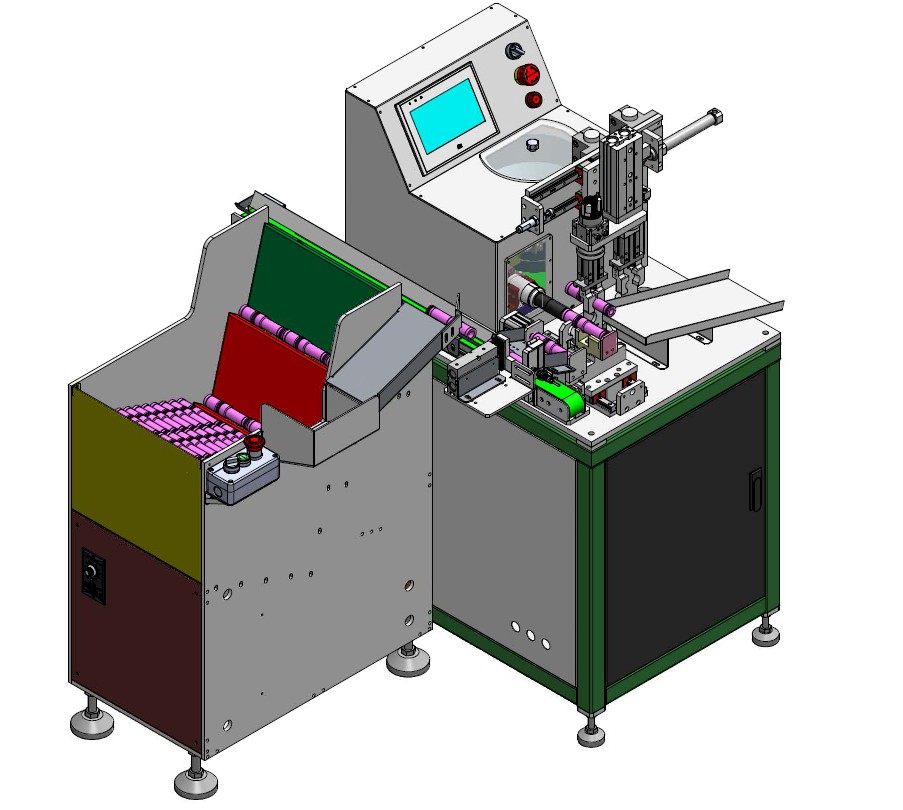

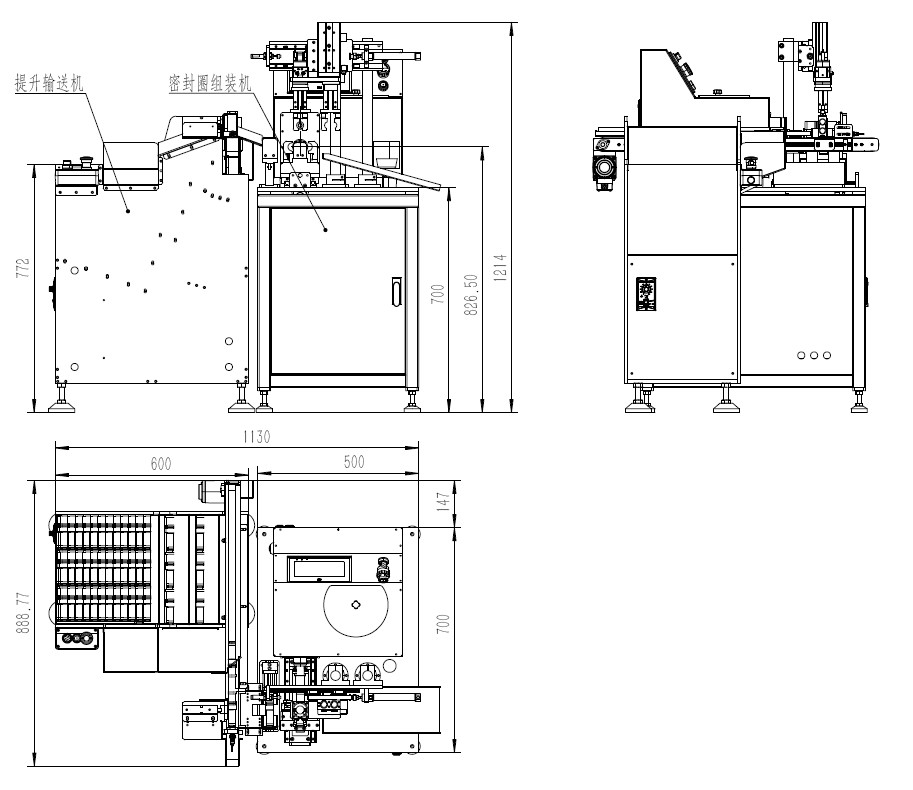

2.1设备外形及主要结构：

2.1.1 提升输送机说明：

2.1.2 密封圈组装机说明：

2.2设备操作说明：

1. 前期准备: ①连接气源、电源并开启；②往振动盘内添加对应规格密封圈、往提升机上摆放产品；③油杯中添加润滑油；④选择对应规格的套料芯轴。

2. 操作动作：①启动提升机和密封圈组装机，②提升输送机将产品提升并通过输送分料机构流转至定位认向机构；③平移抓取机构的抓取换向夹爪根据前道的检测正反结果进行产品正反切换、然后摆放至组装送料机构；⑤组装送料机构动作，对产品进行密封圈组装（双密封圈产品动作两次、单密封圈产品组装一次）；⑥组装完成后平移抓取机构的下料夹爪取下装配完成的产品并摆放至出料料槽；⑦重复上述动作循环加工。

   2.3设备主要技术参数：
